AMS 5589 GH4169 Tiub Lancar Untuk Turbin Gas

Gnee Super Alloy (Tianjin) Co., Ltd. ialah salah satu pengeluar dan pembekal paling profesional tiub lancar ams 5589 gh4169 untuk turbin gas di China. Jika anda ingin memborong tiub lancar ams 5589 gh4169 berkualiti tinggi untuk turbin gas buatan China, dialu-alukan untuk mendapatkan sampel percuma dari kilang kami. Perkhidmatan yang baik dan harga yang berpatutan disediakan.



Daripada-turbin gas berasaskan darat kepada sistem pendorong marin termaju, kamiKeluli Gnee AMS 5589 GH4169 tiub keluli lancarmenyediakan kestabilan terma kritikal yang diperlukan untuk operasi kitaran-panjang. Kami faham bahawa masa henti tidak boleh diterima dalam penjanaan kuasa. Oleh itu, tiub kami menjalani proses pembuatan yang ketat untuk menahan beribu-ribu kitaran permulaan-berhenti tanpa degradasi struktur.

Klik untuk mendapatkan harga pukal bagi tiub turbin gas GH4169





Minta sebut harga paip GH4169





Parameter	Penerangan
Spesifikasi	AMS 5589 (Spesifikasi Bahan Aeroangkasa)
bahan	GH4169 (UNS N07718 / Inconel 718)
Borang Produk	Tiub Kerja Sejuk Lancar
Permohonan	Enjin Turbin Gas (pelapik pembakar, sistem udara berdarah, manifold bahan api, saluran penyejukan)
Keperluan Reka Bentuk	Kekuatan suhu tinggi, rintangan pengoksidaan, rintangan keletihan haba, kekuatan rayapan
Piawaian Terpakai	AMS 5589, AMS 5590, ASTM B983, ASME SB983

Nota: AMS 5589ialah spesifikasi aeroangkasa utama untukInconel 718 tiub lancardigunakan dalam turbin gas dan aplikasi pesawat-suhu tinggi. Bahan tersebut dihasilkan olehlebur aruhan vakum (VIM)diikuti olehpeleburan semula arka vakum (VAR).





AMS 5589 GH4169 Tiub Komposisi Kimia

Ni	Cr	Nb+Ta	Mo	Ti	Al	Cu	Fe
50.0-55.0	17.0-21.0	4.75-5.50	2.80-3.30	0.65-1.15	0.20-0.80	Kurang daripada atau sama dengan 0.3	Bal.



Sifat mekanikal tiub turbin gas GH4169

Keadaan Ujian	Tegangan Rm (MPa)	Hasil Rp0.2 (MPa)	Pemanjangan A5 (%)	Pengurangan Kawasan (%)
Suhu Tinggi (650 darjah)	Lebih besar daripada atau sama dengan 1000	Lebih besar daripada atau sama dengan 850	Lebih besar daripada atau sama dengan 15	Lebih besar daripada atau sama dengan 20

Klik untuk memuat turun fail PDF aloi GH4169 sekarang





OD (dalam)	OD (mm)	Dinding (dalam)	Dinding (mm)	Berat (lb/ft)	Berat (kg/m)	Aplikasi Turbin Gas Biasa
0.125	3.18	0.016	0.41	0.013	0.019	Instrumentasi, garis penyejukan kecil
0.125	3.18	0.020	0.51	0.016	0.024	Instrumen tekanan tinggi-.
0.188	4.78	0.020	0.51	0.025	0.037	Talian kawalan, penyejukan aliran-rendah
0.188	4.78	0.028	0.71	0.034	0.051	Penderiaan udara berdarah, penyejukan umum
0.188	4.78	0.035	0.89	0.042	0.063	Talian penyejukan-tekanan tinggi
0.250	6.35	0.020	0.51	0.034	0.051	Pulangan bahan api, garis imbangan
0.250	6.35	0.028	0.71	0.047	0.070	Bekalan bahan api, penyejukan am
0.250	6.35	0.035	0.89	0.058	0.086	Udara penyejuk utama, manifold bahan api
0.250	6.35	0.049	1.24	0.079	0.118	Bekalan udara-tekanan tinggi
0.313	7.95	0.028	0.71	0.060	0.089	Garisan penyejukan pembakar
0.313	7.95	0.035	0.89	0.074	0.110	Bekalan penyejukan turbin
0.313	7.95	0.049	1.24	0.102	0.152	Manifold penyejukan aliran tinggi-
0.375	9.53	0.028	0.71	0.073	0.109	Talian udara berdarah utama
0.375	9.53	0.035	0.89	0.090	0.134	Bekalan penyejukan turbin
0.375	9.53	0.042	1.07	0.107	0.159	Sesalur penyejuk-tekanan tinggi
0.375	9.53	0.049	1.24	0.124	0.185	Penyejukan tekanan melampau
0.500	12.70	0.035	0.89	0.122	0.182	Manifold udara penyejuk utama
0.500	12.70	0.049	1.24	0.168	0.250	Bekalan penyejukan volum tinggi-
0.500	12.70	0.065	1.65	0.218	0.324	Pengepala udara berdarah utama
0.625	15.88	0.035	0.89	0.154	0.229	Saluran penyejukan yang besar
0.625	15.88	0.049	1.24	0.213	0.317	Penyejukan bekas pembakar
0.625	15.88	0.065	1.65	0.278	0.414	Bekalan utama-volume tinggi
0.750	19.05	0.049	1.24	0.258	0.384	Pengepala udara penyejuk utama
0.750	19.05	0.065	1.65	0.337	0.502	Sesalur penyejuk enjin yang besar
0.750	19.05	0.083	2.11	0.422	0.628	Sistem penyejukan tugas berat-
1.000	25.40	0.065	1.65	0.458	0.681	Bekalan udara enjin utama
1.000	25.40	0.083	2.11	0.578	0.860	Pengedaran udara-volume tinggi



GH4169 ialah saiz tiub turbin gas yang paling biasa digunakan

pangkat	OD (dalam)	OD (mm)	Dinding (dalam)	Dinding (mm)	Kekerapan Penggunaan	Kawasan Aplikasi Biasa
1	0.250	6.35	0.035	0.89	Sangat Tinggi	Keluarkan udara, penyejukan, manifold bahan api
2	0.188	4.78	0.028	0.71	Sangat Tinggi	Garis penderiaan, mengawal penyejukan
3	0.375	9.53	0.035	0.89	tinggi	Penyejukan turbin, sesalur udara berdarah
4	0.250	6.35	0.028	0.71	tinggi	Bekalan bahan api, penyejukan am
5	0.500	12.70	0.049	1.24	Sederhana	Manifold udara penyejuk utama
6	0.313	7.95	0.035	0.89	Sederhana	Penyejukan pembakar, bekalan turbin
7	0.125	3.18	0.020	0.51	Sederhana	Instrumentasi, penyejukan kecil
8	0.188	4.78	0.020	0.51	Sederhana	Penyejukan aliran-rendah, garisan kembali
9	0.500	12.70	0.035	0.89	Sederhana	Udara penyejuk utama, manifold besar
10	0.375	9.53	0.042	1.07	rendah	Sesalur penyejuk-tekanan tinggi



Panduan Saiz Tiub GH4169 untuk Aplikasi Turbin Gas

Kawasan Permohonan	OD yang disyorkan (dalam)	Dinding Disyorkan (dalam)	Suhu Operasi (darjah)	Tekanan (psi)
Talian Udara Penyejuk (Aliran Rendah)	0.125 – 0.188	0.016 – 0.020	300-500	200-500
Talian Udara Penyejuk (Umum)	0.188 – 0.250	0.020 – 0.028	400-600	500-1,000
Talian Udara Penyejuk (Aliran Tinggi)	0.250 – 0.375	0.028 – 0.035	500-700	1,000-2,000
Manifold Penyejukan Utama	0.500 – 0.750	0.049 – 0.065	500-650	500-1,500
Talian Udara Bleed (Tekanan Rendah)	0.250 – 0.375	0.028 – 0.035	400-600	200-500
Talian Udara Bleed (Tekanan Tinggi)	0.313 – 0.500	0.035 – 0.049	500-650	500-1,500
Pengepala Udara Berdarah Utama	0.500 – 1.000	0.049 – 0.083	500-650	300-800
Manifold Bahan Api	0.188 – 0.313	0.028 – 0.035	50-150	500-3,000
Talian Bekalan Bahan Api	0.250 – 0.500	0.028 – 0.049	50-150	500-5,000
Penyejukan Pembakar	0.250 – 0.375	0.035 – 0.049	600-700	1,000-2,000
Bekalan Penyejukan Turbin	0.313 – 0.500	0.035 – 0.049	500-650	500-1,500
Instrumentasi / Penderiaan	0.125 – 0.188	0.016 – 0.020	300-600	100-500
Talian Kawalan (Hidraulik/Pneumatik)	0.188 – 0.250	0.020 – 0.028	100-300	1,000-3,000
Talian Penyejukan Kes	0.375 – 0.625	0.035 – 0.049	400-600	300-800

Hubungi kami untuk menyesuaikan produk GH4169 agar sesuai dengan dimensi projek anda





Walaupun dalam-turbin gas berasaskan darat, sistem bahan api adalah komponen yang paling kritikal.GH4169prestasi unggul dicerminkan dalam aspek berikut:

Prestasi anti-coking:Dinding dalamnya yang licin dan kestabilan suhu- tinggi menghalang bahan api daripada kokus dalam paip, memastikan prestasi penunu yang stabil.

Kestabilan denyutan tekanan: GH4169mengekalkan modulus keanjalannya di bawah-gelombang tekanan frekuensi tinggi, menghalang kegagalan keletihan yang disebabkan oleh getaran.

Kimpalan integriti sendi:Rintangannya yang sangat baik terhadap terikan-rekahan penuaan menjadikannya pilihan ideal untuk manifold kimpalan kompleks pembakar turbin gas.

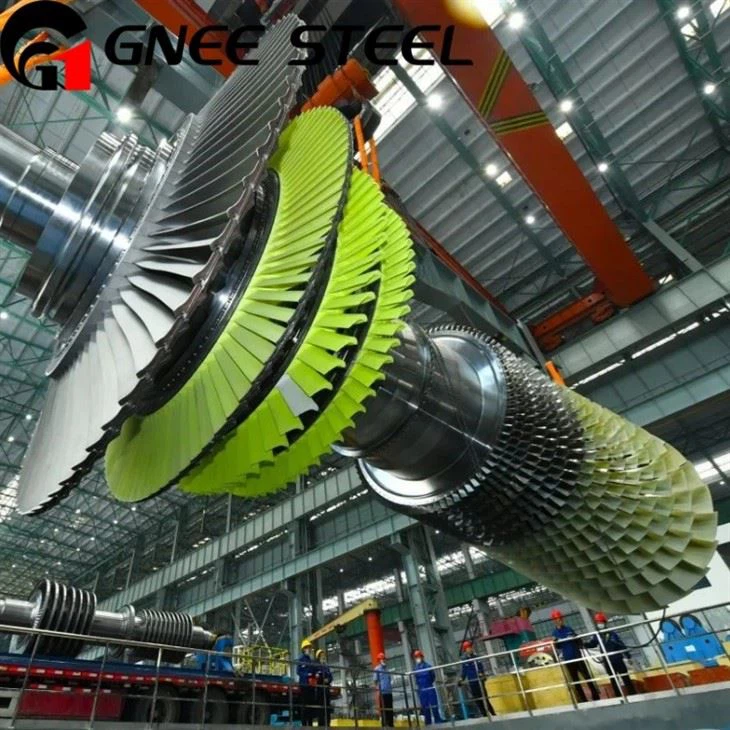

Turbin gas:Paip bahan api dalaman, paip udara penyejuk dan-pengikat berkekuatan tinggi.

Turbin wap:Paip-penyampaian wap tekanan tinggi dan paip penukar haba.

Penggerak marin:Sistem ekzos dan paip suntikan bahan api untuk-enjin kapal berprestasi tinggi.

Kuasa nuklear:Komponen struktur teras dan paip instrumentasi.





Aloi Gneesebagai pembekal yang dipercayai,Aloi Gneemematuhi prinsip "sifar-kecacatan". SetiapGH4169 paip lancarmenjalani proses pemeriksaan yang rapi sebelum penghantaran.

Kaedah Ujian	Keperluan	Standard	Kriteria Penerimaan
Ujian Ultrasonik (UT)	100% (untuk dinding Lebih besar daripada atau sama dengan 0.5mm)	ASTM E213	Tiada kecacatan dinding melebihi 5%.
Ujian Semasa Eddy (ET)	100% (untuk dinding nipis)	ASTM E426	Tiada petunjuk yang berkaitan
Ujian Hidrostatik	100%	ASME Bahagian VIII	1.5× tekanan kerja, tiada kebocoran
Ujian Pneumatik	Seperti yang dinyatakan	–	Untuk perkhidmatan gas bersih
Pemeriksaan Visual	100%	ASTM E543	Tiada kecacatan permukaan

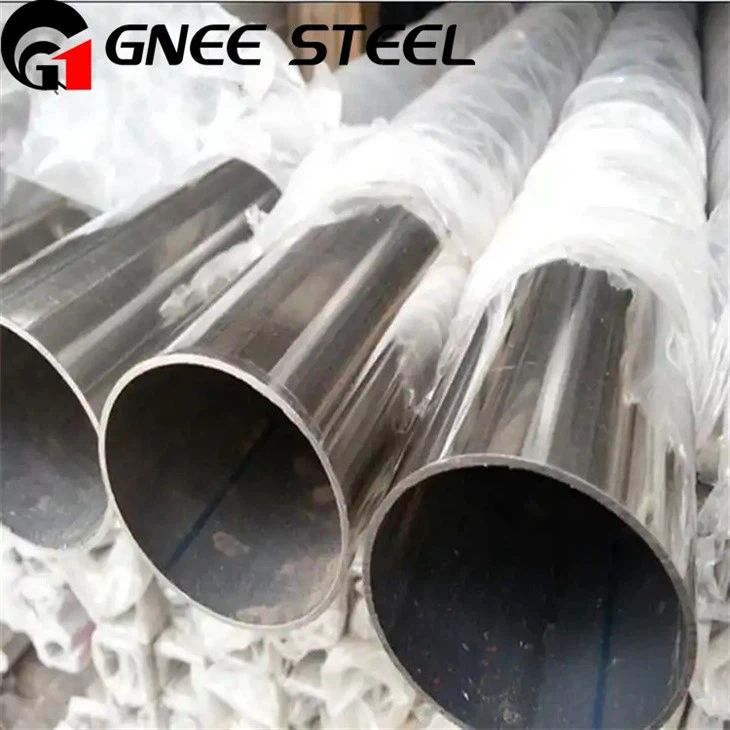

Pembungkusan superalloy Kumpulan GNEE GH4169

Hubungi kami untuk memilih kaedah pembungkusan dan penghantaran pilihan anda





Sifat Metalurgi Stabil:kamiVIM + ESR dwi-proses leburmemastikan struktur mikro yang seragam, menghasilkan hayat keletihan yang tinggi dan rintangan pecah rayapan.

Keselamatan Rantaian Bekalan:Kami menawarkan-penyelesaian penguncian harga dan perjanjian bekalan tahunan untuk membantu anda mengurus turun naik kos bahan dalam projek-jangka panjang.

Perkhidmatan Logistik Profesional:Kami mempunyai pengalaman luas yang menghantar kumpulan aloi-tinggi ke Rusia, Asia Tenggara dan Timur Tengah serta menyediakan pelepasan kastam dan sokongan pematuhan yang komprehensif.

Sijil GH4169



S: Adakah anda menawarkan kontrak bekalan jangka panjang-untuk OEM?
A:ya. Kami pakar dalam menyokong-projek berskala besar melalui perjanjian bekalan tahunan. Kami tawarkanharga-pilihan kunciuntuk melindungi pelanggan kami daripada turun naik harga bahan mentah (Nikel/Niobium), memastikan belanjawan projek yang stabil.



S: Adakah tiub anda serasi dengan-persekitaran wap suhu tinggi?
A:betul-betul. GH4169 (Inconel 718) memberikan rintangan yang sangat baik terhadap wap, air-tulen tinggi dan pelbagai gas industri, walaupun dengan kehadiran klorida, menjadikannya lebih baik daripada keluli tahan karat siri 300.



S: Bolehkah anda menyediakan tiub bersaiz besar untuk-sarung turbin tugas berat?
A:Ya, kami mempunyai keupayaan untuk menghasilkan paip lancar sehingga219mm ODdengan ketebalan dinding sehingga 25mm, memenuhi keperluan komponen tenaga struktur berat.
